CNC total nos três eixos
Movimentação automática X, Y e Z com servomotores AC e guias lineares de alta precisão. Tecnologia patenteada de transmissão para estabilidade e durabilidade.
Catálogo Enterfix

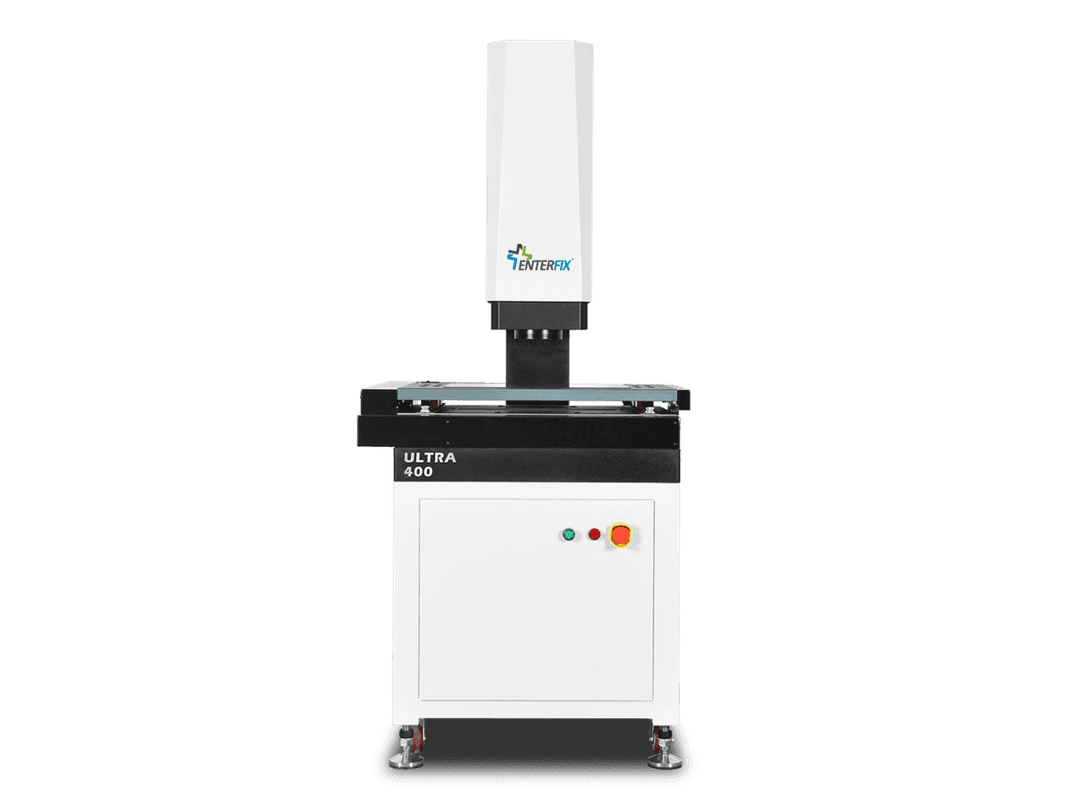

Série Ultra
CNC total com guias lineares de alta precisão e zoom automático
Linha Ultra é o topo da metrologia óptica Enterfix. CNC totalmente automático nos três eixos com guias lineares de alta precisão, zoom automático com feedback eletrônico, precisão de 2,5 + L/200 μm e escala linear de 0,1 μm. Para inspeção de alta produtividade com qualidade de laboratório.
4
Modelos
2.5 + L/200 μm
Precisão
2 μm
Repetibilidade
Fabricação Enterfix
4modelos disponíveis
0.0 μm
Repetibilidade
0.0 + L/200 μm
Precisão
0.0 MP
Câmera HD GIGA
0.7-0.0X
Zoom motorizado
Características
O que define a Série Ultra
A Série Ultra é a linha topo da Enterfix em medição por visão. Sistema CNC totalmente automático nos eixos X, Y e Z com servomotores AC e guias lineares de alta precisão — design com tecnologia patenteada de transmissão para estabilidade superior. Zoom automático 0.7-4.5X com feedback eletrônico permite trocas de magnificação programadas dentro da rotina, sem intervenção do operador. Escala linear de 0,1 μm e precisão de 2,5 + L/200 μm aproximam o equipamento de uma máquina de laboratório, mas com produtividade de chão de fábrica. Iluminação LED programável em múltiplas zonas, luz paralela inferior LED, anel de 40 zonas e luz coaxial cobrem desde inspeção de contorno até superfícies refletivas. Disponível em quatro tamanhos de mesa — 300, 400, 500 e 600 — para acompanhar a peça da sua produção.
Precisão de 2,5 + L/200 μm
Repetibilidade de 2 μm e escala linear com resolução de 0,1 μm. Especificação de laboratório com produtividade de chão de fábrica.
Zoom automático com feedback eletrônico
Câmera HD GIGA de 1,3 M pixels com zoom 0.7-4.5X totalmente automático. Trocas de magnificação programáveis dentro da rotina CNC, sem intervenção do operador.
Iluminação avançada multi-zona
LED programável em múltiplas zonas + luz paralela inferior LED + anel de 40 zonas + luz coaxial. Cobertura completa para inspeção de geometrias complexas e superfícies refletivas.
Software RationalVue 2D/3D
Software de medição composta 2D/3D RationalVue incluso. Rotinas CNC programáveis, execução em ciclo e relatórios padronizados para o fluxo de qualidade.
Quatro tamanhos de mesa
De 300 × 200 × 200 mm até 600 × 500 × 200 mm. Da peça pequena de alta precisão ao componente de grande porte que exige inspeção dimensional rigorosa.
Comparar lado a lado
Qual modelo Extra encaixa na sua peça
Selecione um modelo abaixo para ver área de medição, dimensões e indicação típica.

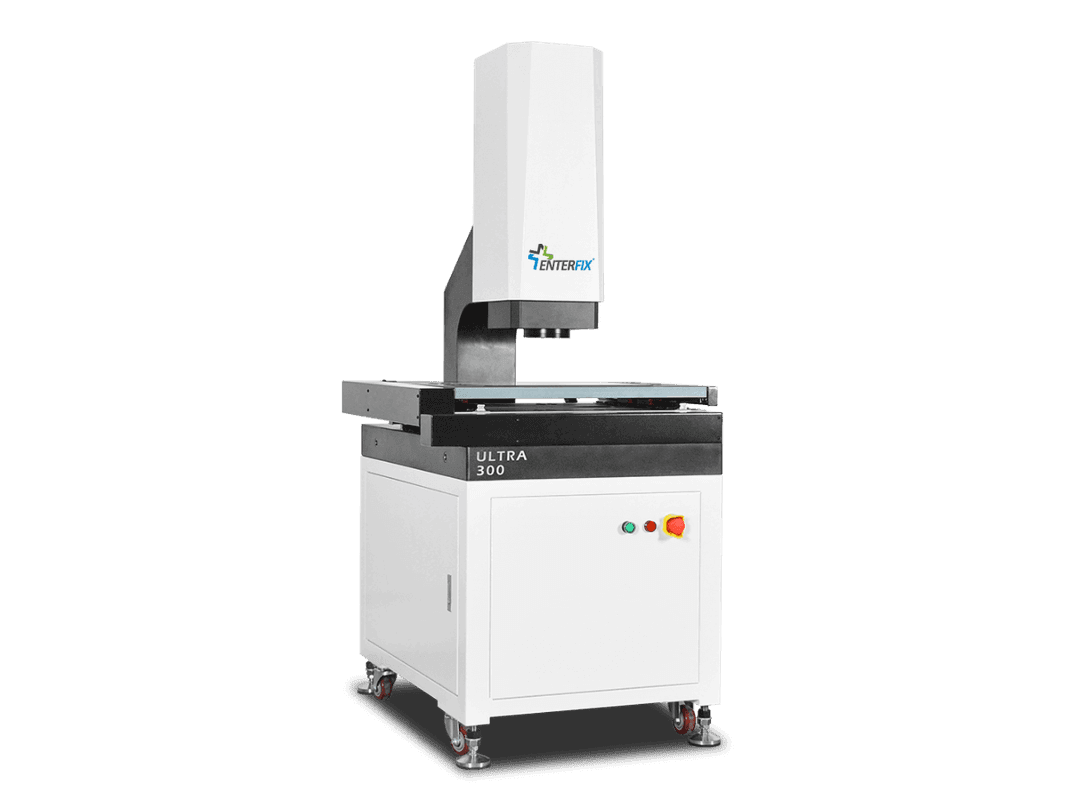

ULTRA 300
ULTRA 300
Modelo de entrada da Ultra. Mesa de 300 × 200 × 200 mm para componentes médios que exigem alta precisão (escala 0,1 μm) em inspeção automática.
- Área de medição300 × 200 × 200 mm
- Dimensões externas1010 × 710 × 1255 mm
- Peso450 kg
- AutomaçãoCNC total + zoom automático
Vídeo
Veja a Série Ultra em funcionamento
Demonstração real do equipamento medindo peças, capturada no canal oficial da Enterfix.
Aplicações
Setores que usam a Série Ultra
Equipamentos em uso em indústrias de manufatura, qualidade e metrologia em todo o Brasil.
Automotivo
Eletrônica
Ferramentaria
Plásticos e moldes
Dispositivos médicos
Usinagem de precisão
Estamparia
Laboratório de qualidade
Fluxo de trabalho
Como sua equipe mede uma peça na Extra
Quatro passos simples — operador continua no controle, sem programação CNC.
- 01
Posiciona a peça
Operador coloca a peça na mesa e ajusta a posição com X/Y manual.
- 02
Ajusta o zoom
Troca de magnificação eletronicamente, sem trocar lente, em segundos.
- 03
Mede com câmera HD
Captura a imagem 1,3 MP e executa as medidas no software de metrologia.
- 04
Exporta o relatório
Gera relatório dimensional para circular com qualidade, engenharia e cliente.
Por que Enterfix
Compra direto da fabricante
Enterfix é fabricante e revendedora de equipamentos de metrologia industrial com atendimento e suporte em todo o Brasil.
Fabricante e suporte no Brasil
Equipamento Enterfix com peças, calibração e atendimento técnico em português.
Treinamento CNC + RationalVue
Treinamento de operadores em programação de rotinas CNC, uso do software RationalVue e parametrização de iluminação multi-zona.
Manutenção preventiva especializada
Planos de manutenção e calibração periódica dos servos, guias lineares e óptica para manter a precisão de 2,5 + L/200 μm ao longo dos anos.
Sob encomenda — projeto dedicado
Modelos Ultra são entregues sob projeto, com especificação técnica, treinamento e implantação dedicados à sua aplicação.
Especificações
Especificações técnicas
Especificações comuns a todos os modelos da Série Ultra.
Download gratuito
Catálogo PDF da Série Ultra
Especificações completas, opcionais, software e fluxo recomendado de implantação. Em formato PDF, pronto para circular internamente com o time de engenharia, qualidade e compras.
- Comparativo entre os 4 modelos disponíveis
- Tabela de especificações técnicas
- Opcionais e acessórios
- Aplicações típicas por setor
